CDZ8100智能變配電系統是由許昌智能開發的一款先進的電力系統軟件，適用于0.4kV~110kV各種電壓等級的變電站、電廠、醫院、居民小區、體育場館、軌道交通等領域。該系統針對變電站等場所要求的功能和未來的電力發展方向，優化功能配置，簡化系統結構，實現數據可視、管理可控、操作安全的智能電力系統軟件。該系統通過高低壓微機繼電保護裝置、多功能儀表、電量質量測控儀、電動機保護裝置等，可以實現二次設備的數據采集功能，再通過網關等設備，實現向后臺的數據傳輸，組成一個完整的變配電監控系統。該系統實現了就地監控的綜合化、操作監視的屏幕化、運行管理的智能化。

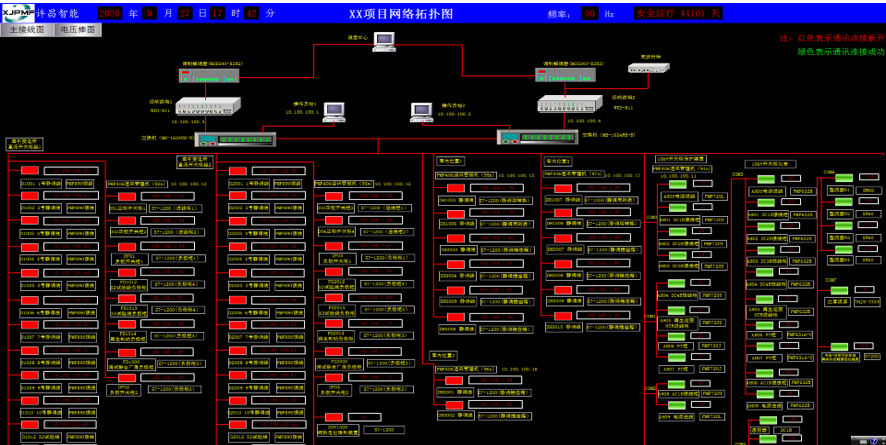

　　CDZ8100智能變配電系統分為站控層、通訊層和間隔層，其中站控層和間隔層是通過通信網絡設備連接的。站控層是系統智能管理中心，通過網絡設備采集測點的實時數據，實現實時監控，主要包括操作員站、繼電保護工程師站、微機“五防”及遠動調度主站轉發。通訊層主要是負責間隔層與站控層之間的通訊，通過采集各個保護裝置和儀表不同通訊協議的測量數據，由網關轉發成后臺統一編碼數據，通過網絡傳輸至后臺主站，主要設備包括各種網關和交換機等。間隔層通過二次測控設備，完成對一次設備的監測和控制功能。

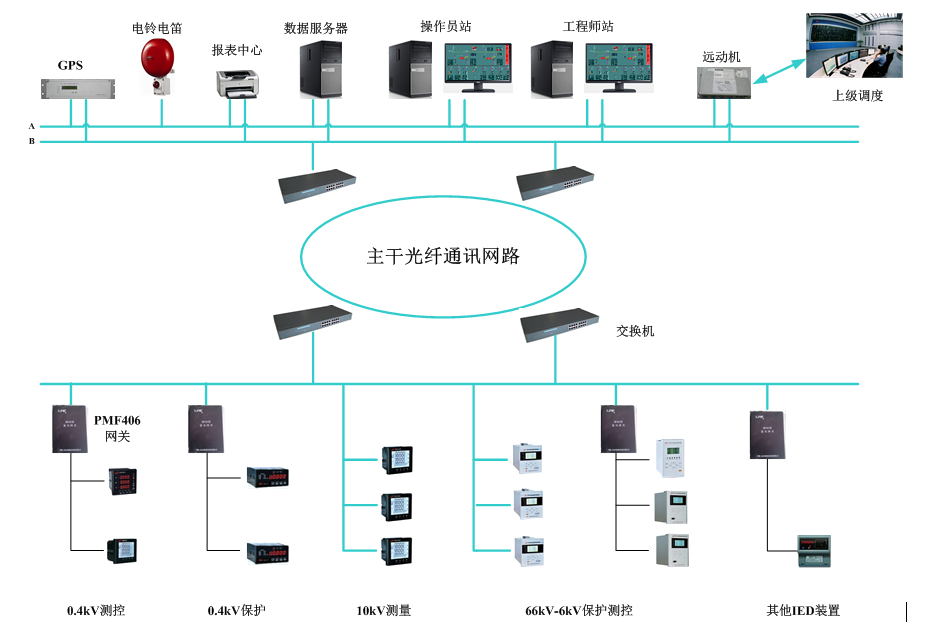

　　CDZ8100智能變配電系統支持IEC103、IEC104、IEC61850等多種通訊規約。網口裝置一般可通過交換機直接接入CDZ8100后臺系統，串口通信裝置一般先接入通訊管理機（如PMF406網關），通訊管理機通過中間數據轉換，將最終數據通過網口傳送給后臺系統。

系統網絡通訊圖

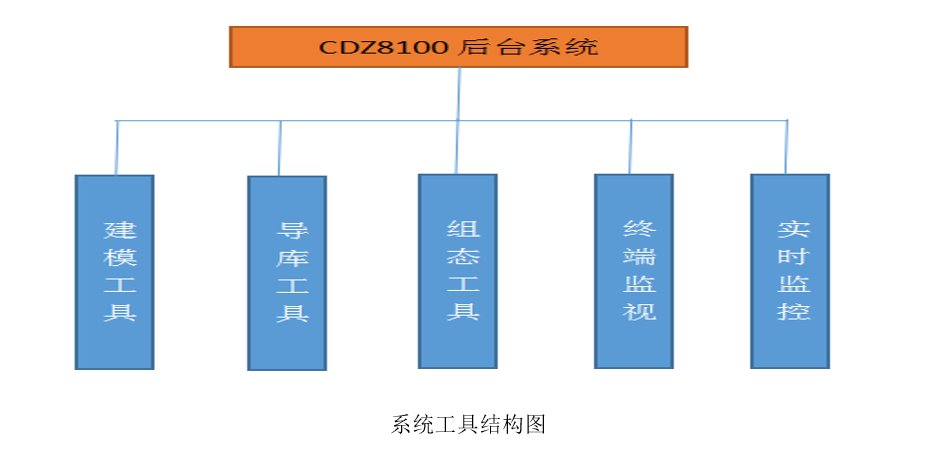

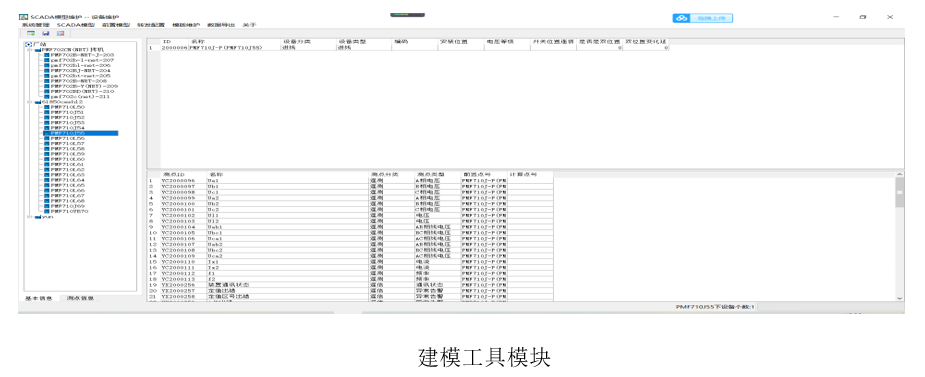

　　CDZ8100智能變配電系統功能模塊主要包含建模工具，導庫工具，組態工具，終端監視，實時監控等。建模工具統一管理裝置模板，靈活配置間隔電氣單元及裝置；導庫工具可以將模板間隔數據導入前置庫中。

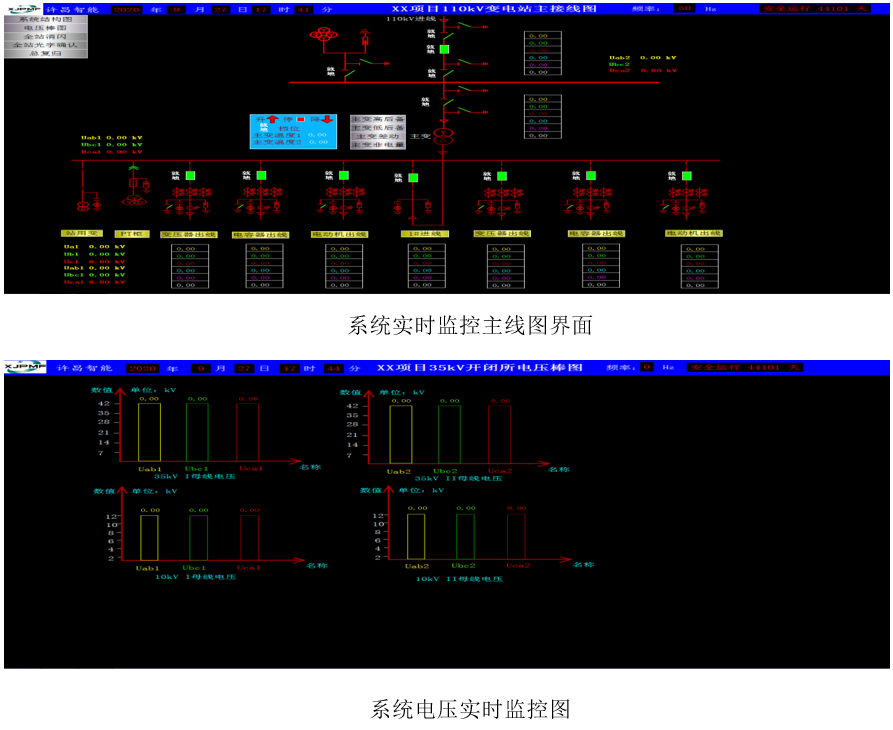

　　通過組態工具將主接線圖與裝置進行關聯配置；終端監視可以查看裝置實時上傳數據的數據，最后通過實時監控模塊查看裝置監測的實時數據、設備運行狀態。

　　CDZ8100智能變配電系統同時支持Windows及Linux操作系統，支持手機App功能。強大的功能配置，靈活的組態工具，清晰的實時數據顯示，使該系統具有廣泛的應用基礎。目前該系統已經實際應用于武漢天河機場、鄭州新鄭機場、鄭州東站等項目中，已服務用戶項目達上千個，在市場中取得了良好的口碑。隨著公司在技術研發方面的持續投入和應用，CDZ8100智能變配電系統的功能將會越來越完善，為用戶提供更加滿意的服務。

系統軟件開發部  菅成浩
